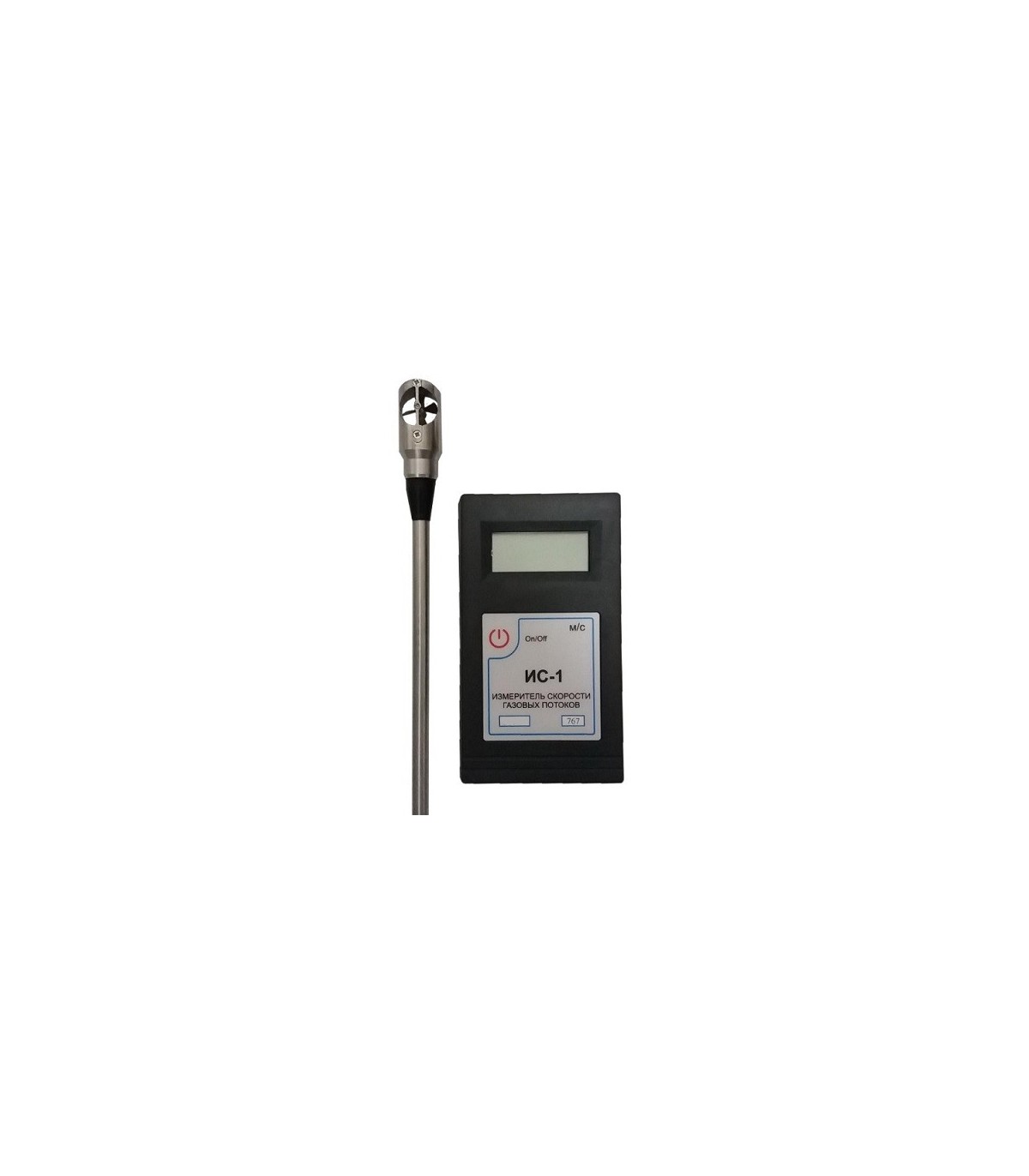

Прибор предназначен для измерения средней скорости газовых потоков в индустрии.
Принцип действия измерителя основан на превращении скорости газового потока в угловую скорость вращения крыльчатки зонда.
В корпусе измерительного блока расположена плата преобразования и индикации, батарея типа "Крона" и выключатель.
Технические характеристики:
Цена единицы младшего разряда отсчетного устройства – 0,01 м/с в диапазоне от 1 до 20 м/с, 0,1 м/с в диапазоне от 20 до 25 м/с.
Чувствительность к моменту начала вращения крыльчатки зонда – не более 1,0 м/с;
Диапазон измерения – от 1,0 до 25 м/с.
Пределы допустимой абсолютной погрешности ±(0,25 + 0,03*V) м/с, где V – численное значение средней измеряемой скорости газового потока, выраженное в метрах в секунду.
Рабочие условия эксплуатации:
– для блока измерительного: температура окружающей среды от минус 10 до 50 °С;
– для головки зонда – температура окружающей среды от минус 10 до 350 °С, относительная влажность – до 100 % без конденсации влаги;
– давление окружающей газовой среды – от 60 до 120 кПа.
Габаритные размеры, мм, не более:
- измерительного блока – 160х80х40;
- зонда – 1100х30х30. Длина зонда может изменяться по требованию заказчика
Масса измерительного блока – 0,3,
- зонда – 0,5 кг.
