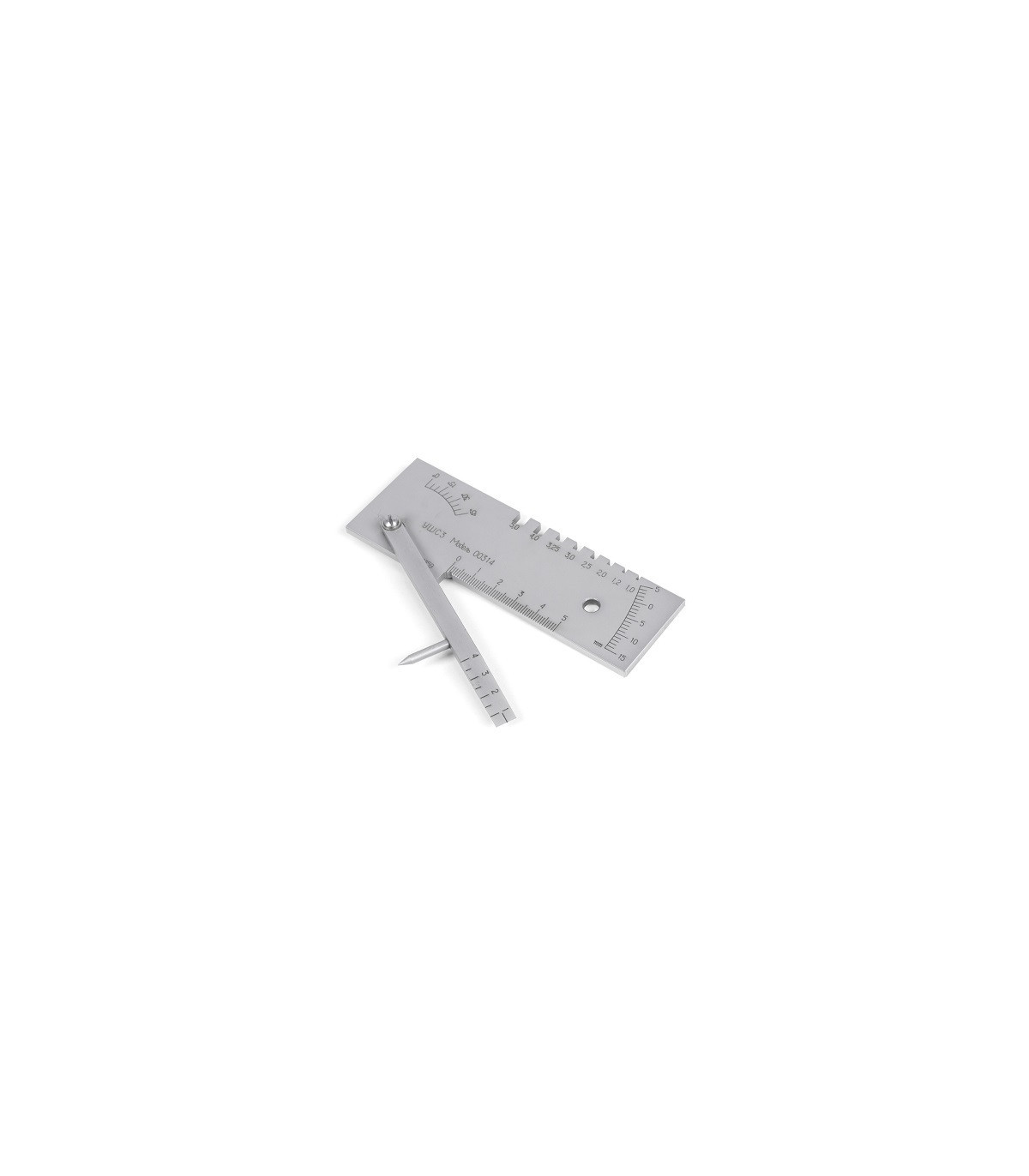

В нашем магазине представлен большой выбор инструментов для проведения различных измерений, включая шаблон УШС-3. Этот многофункциональный инструмент имеет широкий спектр применения по замерам сварочных операций.
Учитывая не простые условия сварочного процесса, шаблон имеет повышенную прочность к механическому и тепловому воздействию. Шаблон может использоваться как многофункциональный инструмент. С его помощью сварщик может определять величину углубления вмятин и других дефектов, а также технические углубления сварочного шва. Различные шкалы позволяют определить на месте диаметр электрода, углы скоса по краю, ширину шва.
Таким образом, универсальный шаблон УШС-3 позволяет быстро и качественно проводить замеры при сварке, предоставляя при этом наиболее точные и большие параметры замеров.
|
Параметры
|
Значение
|
|
Диапазон контроля глубины раковин на поверхности трубы, мм
|
0 - 15
|
|
Диапазон контроля глубины выбоин на торце трубы, мм
|
0 - 15
|
|
Диапазон контроля углов скоса кромок труб, град.
|
0 - 45
|
|
Диапазон контроля величины притупления, мм
|
0 - 50
|
|
Диапазон контроля величины зазора, мм
|
0 - 4
|
|
Контроль превышения кромок при сборке, мм
|
0 - 15
|
|
Контролируемые значения диаметров сварочной проволоки, мм
|
1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0
|
|
Диапазон контроля глубины обработки стыка до корневого слоя, мм
|
0 - 5
|
|
Диапазон контроля превышения кромок после сварки, мм
|
0 - 15
|
|
Диапазон контроля ширины сварного шва, мм
|
0 - 50
|
|
Диапазон контроля высоты усиления сварного шва, мм
|
0 - 5
|
|
Габаритные размеры, мм
|
127х45х10
|
|
Масса, кг
|
0,15
|
