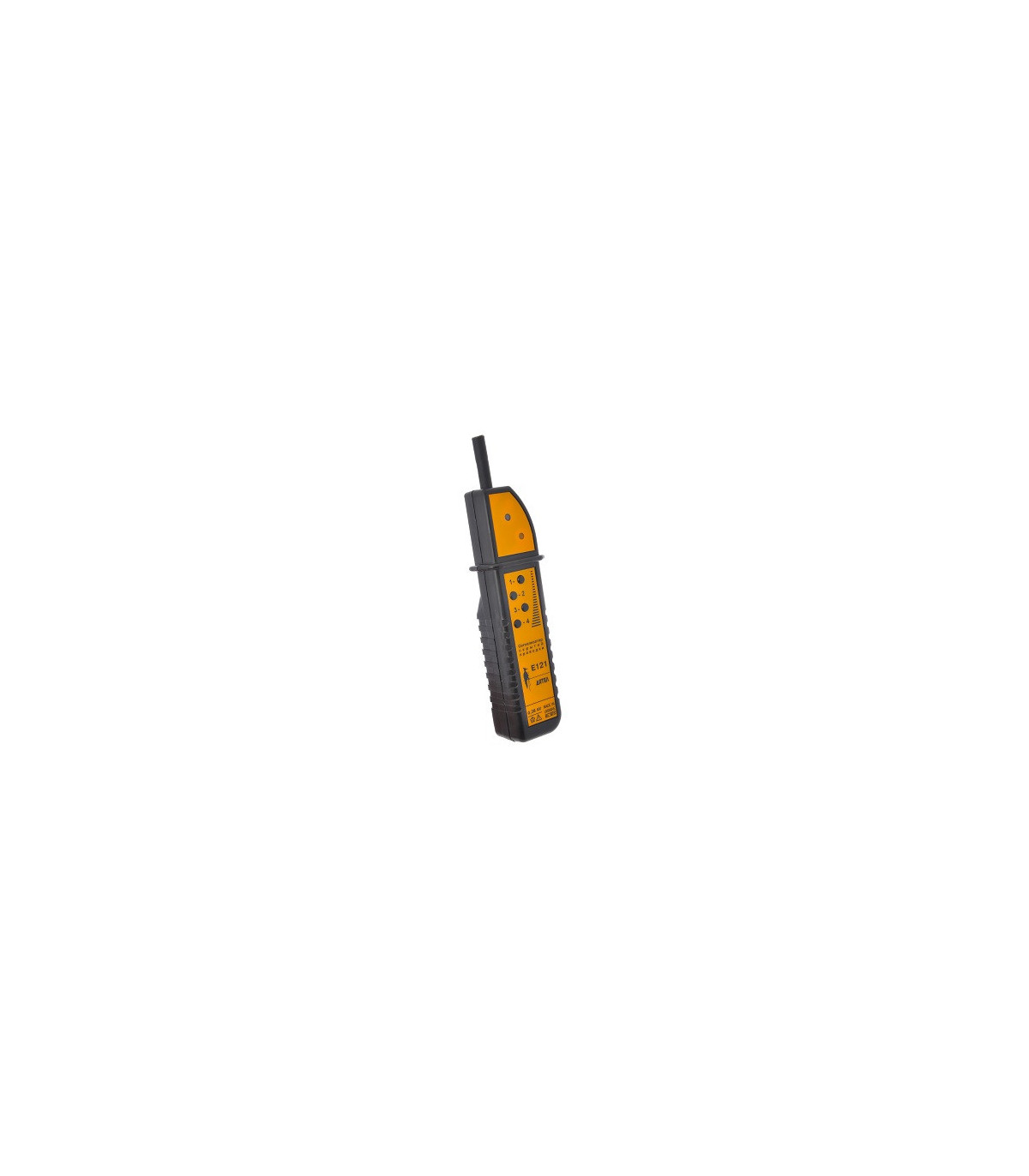

Назначение сигнализатора Е 121:
- проверки правильности фазирования бытовых электросчетчиков без снятия пломбы и защитной крышки;
- обнаружение скрытой проводки;
- обнаружение фазной проволоки на изолированных и неизолированных токопроводящих частях электрических сетей переменного тока без непосредственной связи с этими частями;
- проверки исправности предохранителей, плавких вставок, определение обрывов в проводах, находящихся под напряжением;
- Выявление оборудования с обрывом заземления или зануления.
Основные области применения сигнализатора Е121 – при обслуживании электросчетчиков, электроустановок и электрических сетей.
Комплект поставки прибора скрытой проводки:
- Сигнализатор Е121 "Дятел" – 1 шт.
- Паспорт – 1 шт.
- Чехол – 1 шт.
- элемент питания типа "Крона" - 1 шт.
Технические характеристики сигнализатора проводки Е-121:
Сигнализатор проводки Дятел обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 0,38 кВ промышленной частоты без электрического контакта с проводником. Имеет четыре диапазона чувствительности к электрическому полю, создаваемому проводником. Сигнализатор выдает световой и звуковой сигналы при помещении антенны сигнализатора на расстоянии от проводника:
|
Диапазон чувствительности
|
Расстояние кончика антенны до проводника, находящегося под напряжением, мм.
|
Сигнализатор ДЯТЕЛ имеет режим самоконтроля, заключающийся в том, что при нажатии кнопки любого диапазона сигнализатор выдает короткий звуковой и световой сигналы.
Сила тока, потребляемого сигнализатором от источника питания не более 10 мА.
Габаритные размеры сигнализатора – не более 210 х 80 х 45 мм.
Масса сигнализатора – не более 0,25 кг
Срок службы сигнализатора – не менее 10 лет.
|
|
«1»
|
от 0 до (10±5)
|
|
«2»
|
от 0 до (100±50)
|
|
«3»
|
от 0 до (300±150)
|
|
«4»
|
от 0 до (700±350)
|
