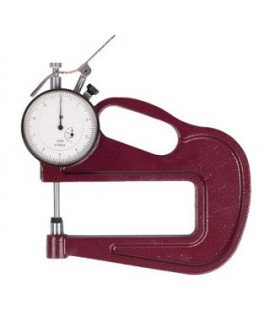

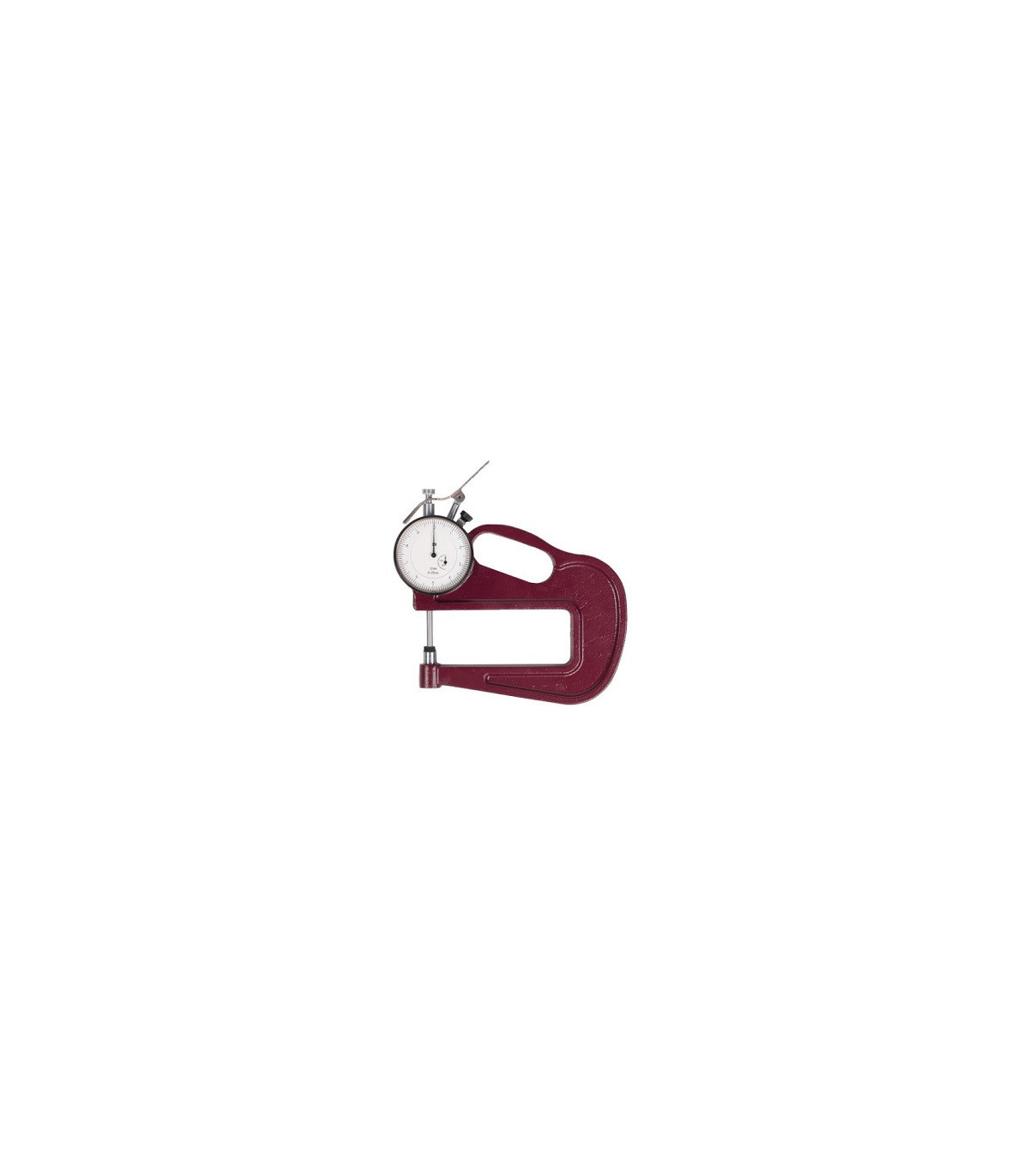

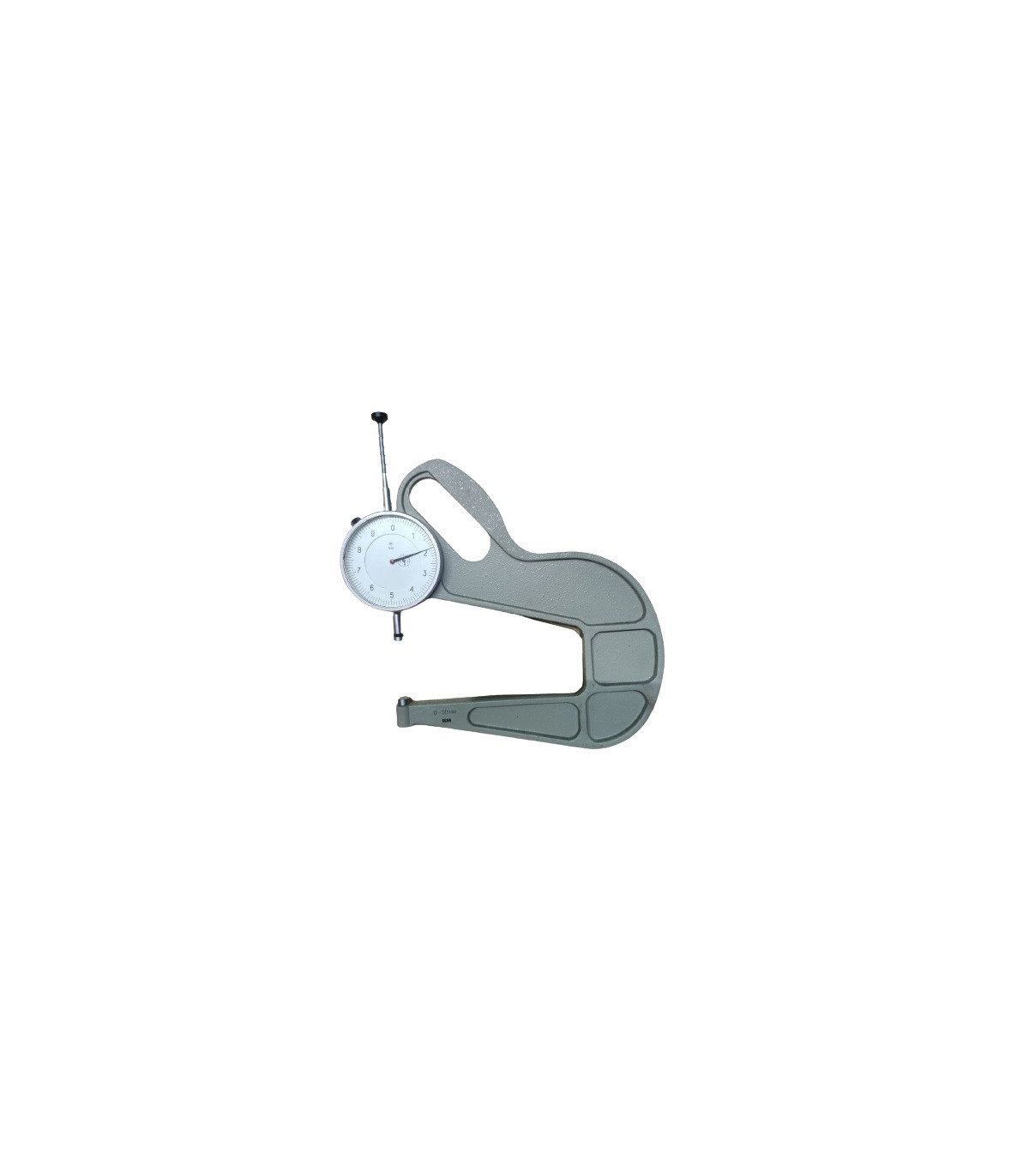

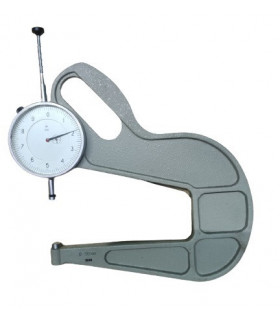

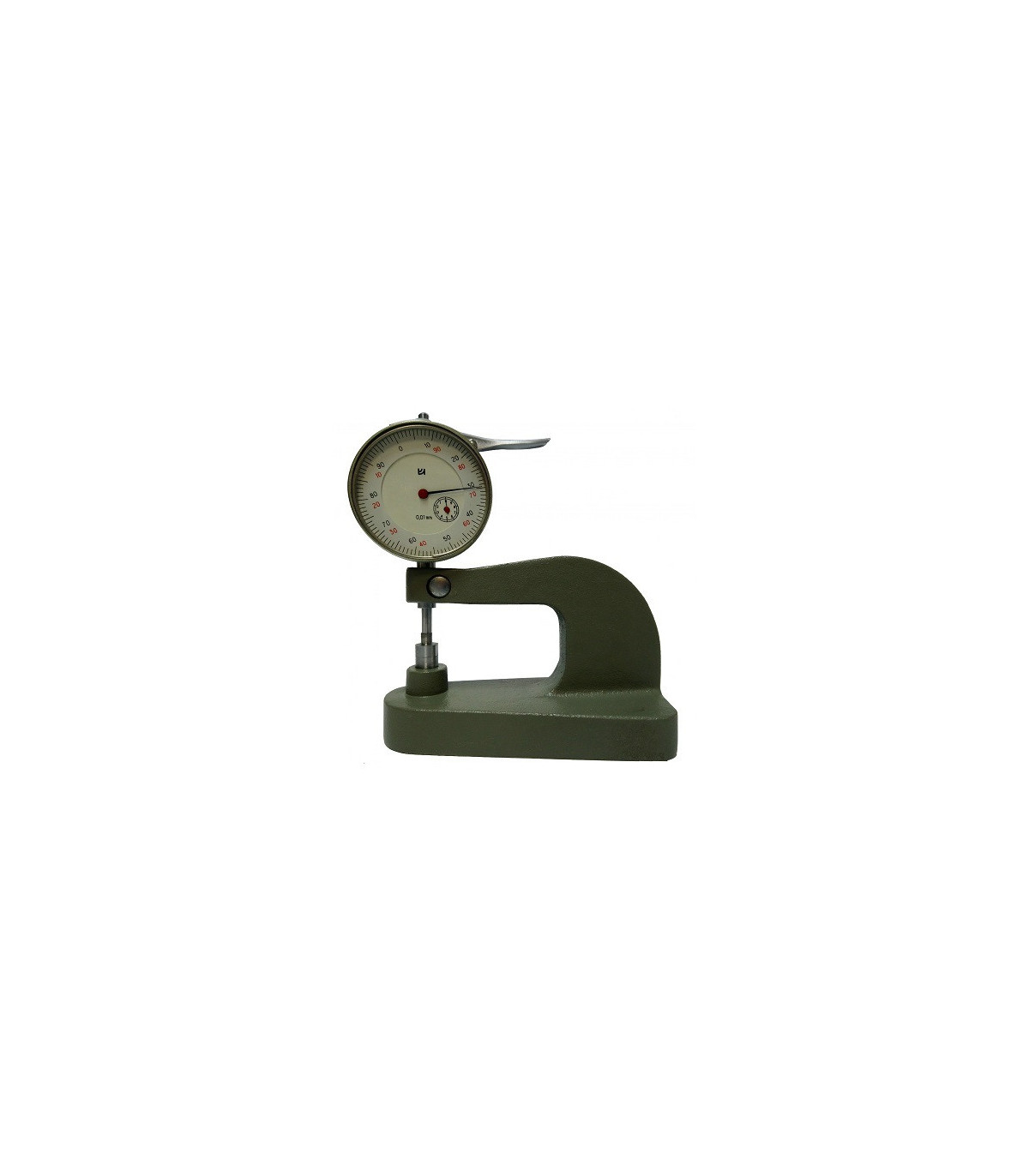

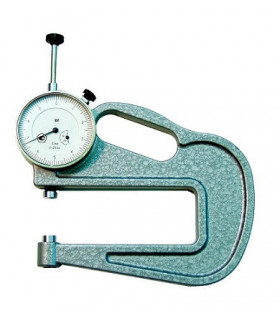

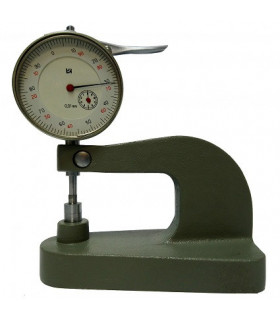

Толщиномер индикаторный ТР – это точный инструмент для измерений, применяемый для проведения измерений вручную, параметра толщины плоского листового материала.
В конструкции имеются индикатор, расположенный сверху. На индикаторном циферблате нанесены отметки измерений с шагом 0,01 м 0,1 мм, в зависимости от модели. Подвижная стрелка указывает на полученные показания. Для обеспечения возврата измерительной ножки инструмент оснащен приспособлением возврата в исходное положение для работы.
Сечение пятки составляет 10 мм. Предел погрешностей в разных моделях колеблется от 0,018 мм до 0,150 мм по всему диапазону измерений.
Мы предлагаем разные модели толщинометров, которые абсолютно соответствуют всем нормативным актам по их производству.
Также мы предлагаем другие измерительные инструменты для производства и производственных измерений.
|
Условное обозначение толщиномеров
|
Предел измерения, мм
|
Цена деления, мм
|
Нормированное измерительное усилие, N
|
Вылет корпуса (см. рисунок), мм
|
Габаритные размеры, не больше, мм
|
|
ТР - 10
|
0 - 10
|
0,01
|
1,5
|
60
|
138×25×137
|
|
ТР - 25
|
0 - 25
|
0,1
|
4,0
|
60, 100, 250
|
124×23×161, 165×23×167, 345×23×191
|
|
ТР - 25Б
|
0 - 25
|
0,1
|
60, 100
|
124×23×176, 167×23×182
|
|
ТР - 50Б
|
0 - 50
|
0,1
|
160
|
268×30×304
|
|
Технические характеристики
|
|
Модификация толщиномера
|
Диапазон измерений, мм
|
Цена деления, мм
|
Вылет отсчетного устройства А, мм, не менее
|
Пределы допустимой погрешности, мм
|
Размах показаний, не более
|
Измерительное усилие, H
|
|
на участке до 1 мм
|
на всем диапазоне измерений
|
не более
|
колебания, не больше
|
|
ТР 10-60
|
0-10
|
0,01
|
60
|
±0,01
|
±0,018
|
1/3 цены деления
|
1,5
|
0,6
|
|
ТР 25-60
|
0-25
|
0,10
|
60
|
±0,05
|
±0,080
|
4,0
|
2,0
|
|
ТР 25-100
|
0-25
|
0,10
|
100
|
±0,05
|
±0,080
|
4,0
|
2,0
|
|
ТР 25-250
|
0-25
|
0,10
|
250
|
±0,05
|
±0,080
|
4,0
|
2,0
|
|
ТР 25-60Б
|
0-25
|
0,10
|
60
|
±0,05
|
±0,080
|
не нормируется
|
|
ТР 25-100Б
|
0-25
|
0,10
|
100
|
±0,05
|
±0,080
|
|
ТР 50-160Б
|
0-50
|
0,10
|
160
|
±0,05
|
±0,150
|
